Које су класификације неповратних вентила?

Као кључна опрема за спречавање средњег повратног тока,неповратни вентилисе широко користе у системима цевовода. Према различитим структурама и принципима рада, неповратни вентили се углавном деле у следеће категорије:

1. Свинг неповратни вентил

Ротациони неповратни вентил се отвара и затвара ротацијом диска вентила око фиксне осе. Када медијум тече напред, диск вентила се отвара; Приликом кретања уназад, диск вентила се затвара под сопственом тежином и реакционом силом медијума. Његове предности су низак отпор протока, брзо отварање и затварање, погодан за сценарије великог пречника, ниске брзине протока као што су излази пумпе или хоризонтални цевоводи. Међутим, током велике брзине протока може доћи до ефекта воденог чекића и потребан је пуфер уређај.

2. Подигните неповратни вентил

Диск вентила лифтанеповратни вентилкреће се дуж вертикалне осе тела вентила. Када тече напред, средњи притисак гура диск вентила нагоре; Када се окреће уназад, диск вентила пада под дејством гравитације или силе опруге, одсецајући медијум. Овај тип неповратног вентила има добре перформансе заптивања, али високу отпорност на проток и углавном се користи у апликацијама малог калибра, високог притиска или вертикално инсталираним, као што су парни системи.

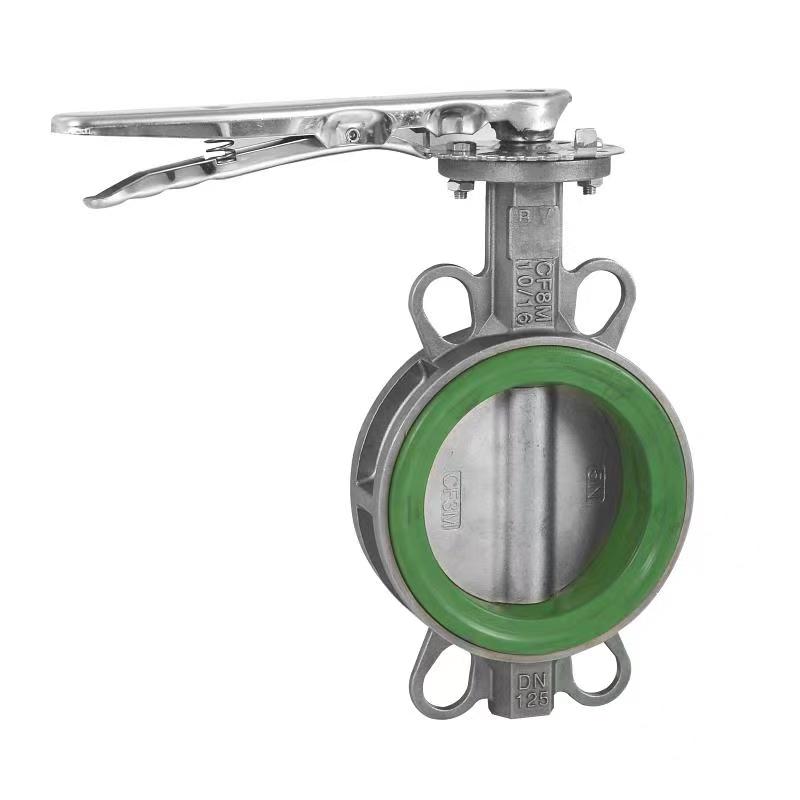

3. Лептир неповратни вентил

Лептир неповратни вентил комбинује карактеристике ротационих и лептир вентила, са кружним диском који се ротира око централне осе. Има компактну структуру и малу тежину, погодан је за цевоводе великог пречника и ниског притиска и обично се користи у инжењерингу водоснабдевања и одводње. Али заптивање је релативно слабо и захтева редовно одржавање.

4. Мембрански неповратни вентил

Мембрански неповратни вентили користе еластичну деформацију гумених дијафрагми за контролу отварања и затварања. Када медијум тече напред, дијафрагма је отворена; Када се окреће уназад, дијафрагма се одскаче како би запечатила канал. Овај тип неповратног вентила нема механичко трење и дуг животни век, али је његова отпорност на температуру и притисак ограничена и углавном се користи за средства за чишћење или системе ниског притиска.

5. Клипни неповратни вентил

Повратни вентил клипа се отвара и затвара кроз сарадњу клипа и опруге. Средњи притисак савладава силу опруге како би гурнуо клип да се помери, а опруга се враћа и затвара када се окреће уназад. Има одличне перформансе заптивања и погодан је за окружења са високим температурама и високим притиском, као што је петрохемијска индустрија, али је његова структура сложена и цена је висока.

Применљиви сценарији различитих типованеповратни вентилиморају бити свеобухватно одабрани на основу карактеристика медијума, притиска, протока и услова уградње како би се обезбедио сигуран и ефикасан рад система.
