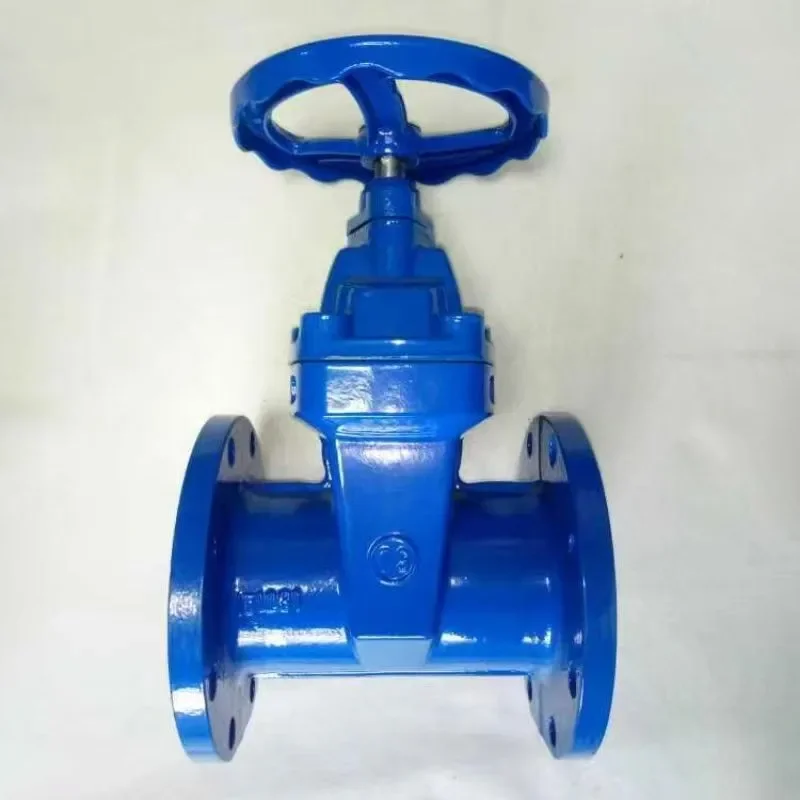

Које су структуре капијских вентила?

У индустријским цевоводни системи,Вентили вратасу врста вентила који се користи врло често, углавном се користи за постизање потпуне отворене или потпуне затворене контроле медијума у ​​цевоводу. У поређењу са другим врстама вентила, вентили врата имају предности као што су мали отпорност на проток, добре перформансе за бртвљење и дуг радни век. За инжењерске дизајнере и менаџера куповине, разумевање главних структурних компоненти капијских вентила помоћи ће да се прецизније одабрати и оцењивати перформансе производа.

Испод, анализираћемо кључне компоненте стандардног вентила капије из структурне перспективе.

1. тело вентила

Тело вентила је главна структура капије вентила, који се користи за избијање средњег притиска и повезивање наводне и низводне цевоводе. Према различитим условима рада, заједнички материјали тела вентила укључују ливено гвожђе, ливени челик, нехрђајући челик итд. Његова дизајнерска структура одређује капацитет притиска и отпорност на корозију вентила.

2 Поклопац вентила

Поклопац вентила је постављен изнад тела вентила, углавном за печат и заштити унутрашњу структуру. Да би се олакшала инспекција и одржавање, прекривач вентила неких великих врата доноси дизајн причвршћеног веза и опремљен је заптивачима или металним прстенима за заптивање.

3. капија

Капија је основна компонента за постизање акције прекидача. Пресече или повезује течност померајући се горе-доле. Много је облика капија, као што је појединачна капија, двострука капија, капија са клина, паралелна врата итд. Различите структуре су погодне за различите притиске и услове рада. Капије клина се често користе у окружењима високог притиска да би се побољшало ефекат заптивања.

4. Вентил стабљика

Стем вентила повезује ручни точак или актуатор са капијом и кључна је компонента за пренос отварања и затварања силе. Према различитим структуралним облицима, стабљика вентила је подељена у две врсте: пораст типа стабљике и не-пораст типа стабљике. Отварање и затварање статуса растућег стабљика је јасан на први поглед, који је погодан за посматрање и одржавање; Структура стабљике која не растуће је погоднија за инсталационе окружења малим просторима.

5. Кутија

Кутија за пуњење користи се за спречавање да се медијум пропусти дуж стабљике вентила. Обично се пуни графитом, ПТФЕ или другим заптивним материјалима, а заптивач се формира притиском на жлезду. Под високим температурама и високим условима под високим притиском, избор паковања има већи утицај на укупне перформансе заптивања, што је важан део процеса набавке који се не може занемарити.

6, ручни или погонски уређај

Ручни точак је уобичајена метода вожње за ручне вентиле за врата и лако је управљати. За велики калибар или вентили високог притиска, електрични, пнеуматски или хидраулички актуатори обично су опремљени за постизање даљинског управљања или аутоматским функцијама управљања. Избор начина вожње треба одредити у складу са стварним инжењерским захтевима.

7. Пари за бртвљење

Пар за бртвљење састоји се од капије и седишта вентила, што је кључно подручје да се обезбеди перформансе заптивања вентила. Заптивни парови високих перформанси могу да издрже честе радње у отварање и затварање и одржавају стабилно затварање у оштрим окружењима као што су високи притисак и корозија. Висококвалитетни производи се обично израђују од цементираних карбида или материјала за легуре отпорне на хабање.

8. Структура водича

Да би се осигурало стабилно деловање капије током процеса отварања и затварања, неки гјели вентилиопремљени су војничким жљебовима или водилим ивима. Овај структурни дизајн може ефикасно спречити капију да се одбаци или заглави и посебно је погодан за радна окружења са високим проточним стопама или чврстим честицама.

Разумевање структурекапија вентилаНе само да помаже да одабере прави модел, већ такође побољшава ефикасност и смањује брзину квара у каснијем одржавању и ремонт-у. За купце, куповине се не могу вршити на основу цене самог, а материјали, структура, перформансе за бртвљење и техничке могућности добављача требало би размотрити свеобухватно.

Наша компанија се фокусирала на производњу индустријских вентила дуги низ година, пружајући производе вентила капије различитих структурних типова, подржавајући не-стандардне услуге прилагођавања и техничких упутстава. Ако имате било каквих питања о избору, слободно можетеКонтактирајте нас.
