Која је основна структура лептир вентила?

Које су компоненте које чине језгро структуре алептир вентил?

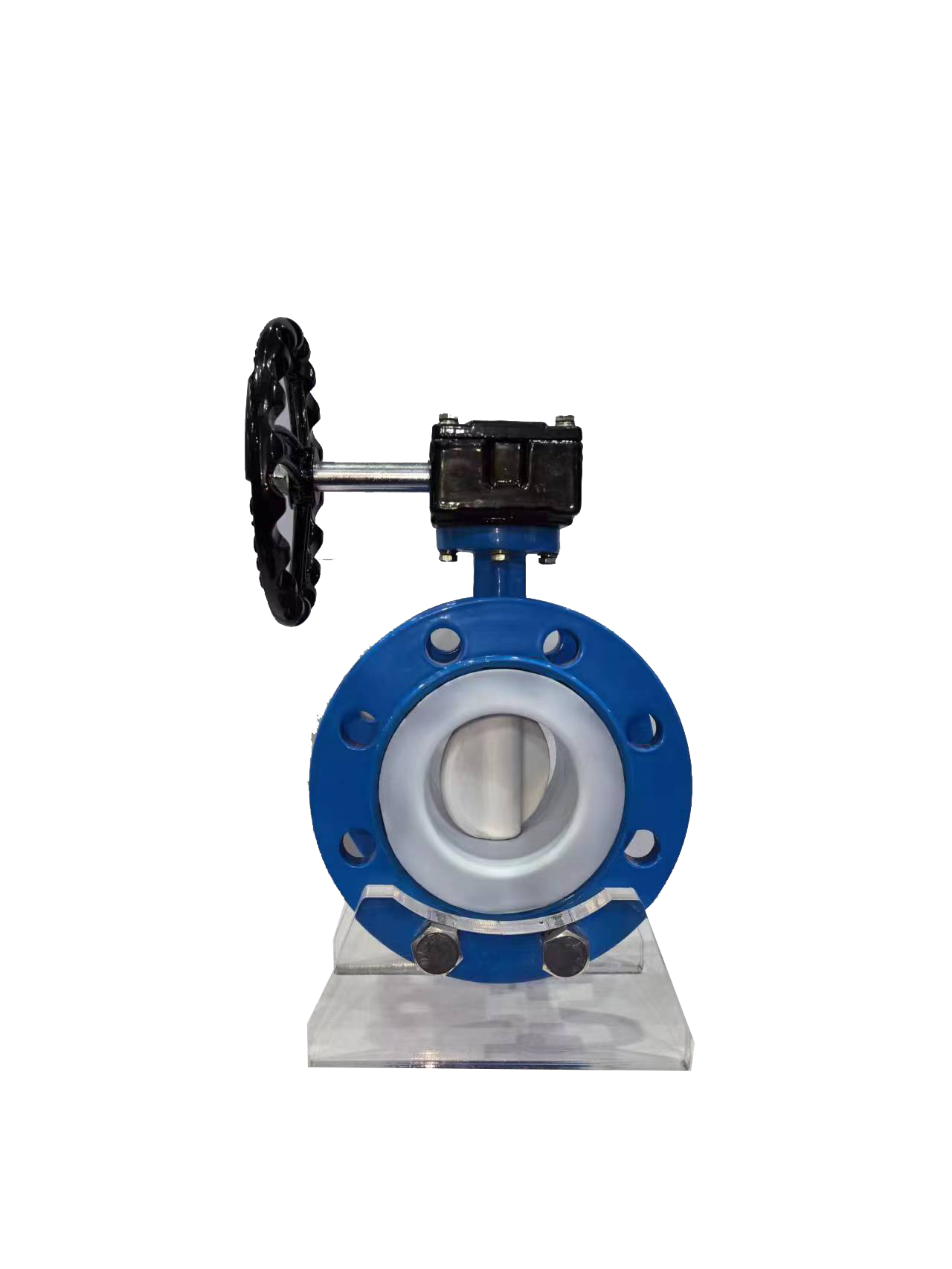

Основна структура алептир вентилуглавном укључује тело вентила, вретено вентила, лептир плочу и заптивну компоненту. Тело вентила је обично равна цилиндрична структура са глатким унутрашњим зидовима да би се смањио отпор средњег протока; Стабло вентила је повезано са погонским уређајем и лептир плочом, одговорним за пренос обртног момента и покретање лептир плоче да се окреће; Лептир плоча је компонента за отварање и затварање која подешава проток ротирајући око осе стабла вентила (0°~90°), а њен облик директно утиче на капацитет протока; Компонента за заптивање се састоји од седишта вентила и заптивног материјала, што директно утиче на компатибилност и перформансе заптивања медија.

Који су кључни детаљи олептир вентилдизајн плоча?

Као основна компонента лептир вентила, дизајн лептир плоча директно утиче на карактеристике протока и перформансе заптивања. Стандардна аеродинамична лептир плоча има ивицу у облику лука, што може смањити отпор течности, али радијус закривљености треба да одговара пречнику цевовода, иначе је лако формирати вртлоге; Ексцентричне лептир плоче (као што су једноструки ексцентрични, двоструки ексцентрични и троструки ексцентрични) смањују хабање површине заптивања померањем центра стабла вентила, са троструко ексцентричном лептир плочицом која додаје додатни угао нагиба како би се постигло нулто цурење и отпорност на високу температуру и притисак; Неправилна лептир плоча је дизајнирана са ребрима за вођење за медије који садрже честице како би се избегла блокада честица.

Како заптивна компонента лептир вентила утиче на перформансе?

Заптивна компонента је кључна за постизање граничника и регулације протока у лептир вентилима. Материјал седишта вентила треба изабрати у складу са карактеристикама медија, као што је нитрилна гума (НБР) са добром отпорношћу на уље, али лако стврдњава на ниским температурама, и флуорова гума (ФКМ) са јаком отпорношћу на корозију, али високим трошковима; Метално седиште вентила треба да одговара разлици у тврдоћи материјала лептир плоче како би се избегло цурење узроковано међусобним трењем. Поред тога, потребно је прецизно контролисати однос притиска заптивања. Ако је превисок, то ће изазвати деформацију седишта вентила, а ако је прениско, неће се чврсто уклапати, директно утичући на ефекат заптивања.
